ОСТ 26-2038-96
ОСТ 26-2038-96
СТАНДАРТ ОТРАСЛИ
ГАЙКИ ШЕСТИГРАННЫЕ
ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
АКЦИОНЕРНОЕ ОБЩЕСТВО
ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКОЕ
БЮРО НЕФТЕАППАРАТУРЫ
Предисловие
1 РАЗРАБОТАН Акционерным обществом «Центральное конструкторское бюро нефтеаппаратуры» (АО «ЦКБН»)
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Указанием по АО «ЦКБН» от 24 марта 1997 г. № 4
3 ВЗАМЕН ОСТ 26-2038-77
4 ПЕРЕИЗДАНИЕ 1996 г., декабрь с ИЗМЕНЕНИЯМИ № 1; 2; 3; 4; 5 1 - ИУС № 12 - 1981 г., 2 - ИУС № 4 - 1983 г., 3 - ИУС № 12 - 1983 г., 4 - ИУС № 3 - 1989 г., 5 - ИУС № 2 - 1991 г.
5 СРОК ПЕРВОЙ ПРОВЕРКИ - 2000 г., периодичность проверки - 5 лет.
СТАНДАРТ ОТРАСЛИ
ГАЙКИ ШЕСТИГРАННЫЕ
ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
Конструкция и размеры
Дата введения 1997-04-01
1 Область применения
Настоящий стандарт распространяется на гайки для фланцевых соединений трубопроводов и соединительных частей, арматуры, приборов, сосудов и аппаратов, применяемых в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности на условное давление Ру до 2,5 МПа (25 кгс/см2) и температуру от минус 70 до 300 °С.
Стандарт разработан в ограничение и развитие ГОСТ 5915.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей.
ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры.
ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором.
ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры.
ОСТ 26-2043-91 Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования.
3 Конструкция и размеры

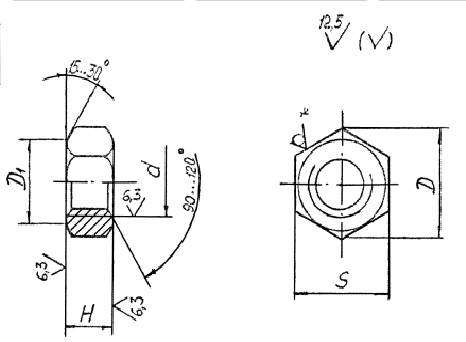

3.1 Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.
D1 = (0,90 - 0,95)S
* Шероховатость граней для штампованных или кованных гаек
Рисунок 1
Таблица 1
В миллиметрах
|
Номинальный диаметр резьбы d |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
36 |
42 |
48 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Шаг резьбы P |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
||
|
Размер «под ключ» S |
Номин. |
10 |
13 |
17 |
19 |
24 |
30 |
36 |
41 |
46 |
55 |
65 |
75 |
|
Диаметр описанной окружности D, не менее |
10,9 |
14,2 |
18,7 |
20,9 |
26,2 |
33,0 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
|
|
Высота H |
Номин. |
5 |
6,5 |
8 |
10 |
13 |
16 |
19 |
22 |
24 |
29 |
34 |
38 |
Примеры условных обозначений:
Гайка с диаметром резьбы d = 12 мм с полем допуска резьбы 7Н из стали марки 25, без покрытия:
Гайка М12,7Н.25 ОСТ 26-2038-96
То же с покрытием 01 толщиной 9 мкм:
Гайка М12,7Н.25.019 ОСТ 26-2038-96.
4 Резьба с крупным шагом по ГОСТ 24705, поле допуска 7Н по ГОСТ 16093.
5 Допуски размеров, отклонений формы и расположения поверхностей, методы контроля - по ГОСТ 1759.1.
5а Допускается для гаек, изготовляемых ковкой, предельные отклонения для размера «под ключ» по h16.
(Введен дополнительно, Изм. № 1).
6 Технические требования - по ОСТ 26-2043.
7 Масса гаек приведена в справочном приложении А.
Приложение А
(справочное)
Таблица А1
Размеры в миллиметрах
|
Номинальный диаметр резьбы |
Теоретическая масса гайки, кг |
|---|---|
|
6 |
0,002 |
|
8 |
0,005 |
|
10 |
0,011 |
|
12 |
0,015 |
|
16 |
0,033 |
|
20 |
0,063 |
|
24 |
0,107 |
|
27 |
0,161 |
|
30 |
0,225 |
|
36 |
0,377 |
|
42 |
0,624 |
|
48 |
0,936 |
|
Примечание - Масса подсчитана из условия плотности материала 7,85 г/см3. |
|
СОДЕРЖАНИЕ
|
1 Область применения. 1 2 Нормативные ссылки. 1 3 Конструкция и размеры.. 2 Приложение А 3 |
