ОСТ 26-2037-96

СТАНДАРТ ОТРАСЛИ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ





АКЦИОНЕРНОЕ ОБЩЕСТВО
ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКОЕ
БЮРО НЕФТЕАППАРАТУРЫ



Предисловие

1 РАЗРАБОТАН Акционерным обществом «Центральное конструкторское бюро нефтеаппаратуры» (АО «ЦКБН»)

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Указанием по АО «ЦКБН» от 24 марта 1997 г. № 4

3 ВЗАМЕН ОСТ 26-2037-77

4 ПЕРЕИЗДАНИЕ 1996 г., декабрь с ИЗМЕНЕНИЕМ № 1; 2; 3; 4; 5 1 - ИУС № 1 - 1982 г., 2 - ИУС № 4 - 1983 г., 3 - ИУС № 12 - 1983 г., 4 - ИУС № 3 - 1989 г., 5 - ИУС № 2 - 1991 г.

5 СРОК ПЕРВОЙ ПРОВЕРКИ - 2000 г., периодичность проверки - 5 лет.





СТАНДАРТ ОТРАСЛИ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ

Конструкция и размеры

Дата введения 1997-04-01

1 Область применения

Настоящий стандарт распространяется на болты с шестигранной головкой для фланцевых соединений трубопроводов и соединительных частей, арматуры, приборов, сосудов и аппаратов, применяемых в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности на условное давление Ру до 2,5 МПа (25 кгс/см2) и температуру от минус 70 до 300 °С.

Стандарт разработан в ограничение и развитие ГОСТ 7798.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей.

ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры.

ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором.

ГОСТ 19256-73 Стержни под накатывание метрической резьбы. Диаметры.

ГОСТ 19258-73 Стержни под нарезание метрической резьбы. Диаметры.

ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры.

ОСТ 26-2043-91 Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования.

3 Конструкция и размеры

3.1 Конструкция и размеры болтов должны соответствовать указанным на рисунке 1 и в таблицах 1; 2.

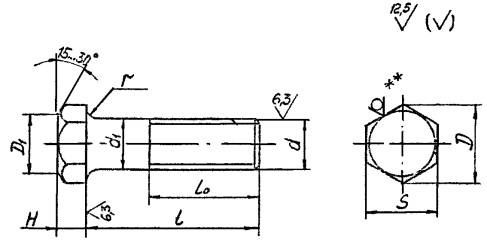

Исполнение 1

D1 = (0,90 - 0,95)S

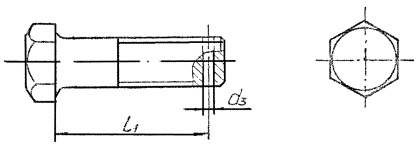

Исполнение 2

Остальное см. исполнение 1

Рисунок 1, лист 1

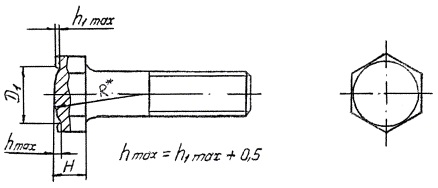

Исполнение 3

Остальное см. исполнение 1

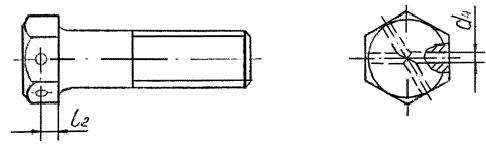

Исполнение 4

Остальное см. исполнение 1

** Шероховатость граней для штампованных или кованных болтов.

Рисунок 1, лист 2

Таблица 1

В миллиметрах

Номинальный диаметр резьбы d

6

8

10

12

16

20

24

27

30

36

42

48

Шаг резьбы Р

1

1,25

1,5

1,75

2

2,0

3

3

3,5

4

4,5

5

Диаметр стержня d1

по ГОСТ 19256 или ГОСТ 19258

Размер «под ключ» S

Номин.

10

13

17

19

24

30

36

41

46

55

65

75

Высота головки Н

Номин.

4,0

5,3

6,4

7,5

10,0

12,5

15,0

17,0

18,7

22,5

26,0

30,0

Диаметр описанной окружности D, не менее

10,9

14,2

18,7

20,9

26,2

33,0

39,6

45,2

50,9

60,8

71,3

82,6

Радиус под головкой r

Не менее

0,25

0,40

0,60

0,80

1,00

1,20

1,60

Не более

0,4

0,6

1,1

1,2

1,7

1,8

2,3

Радиус головки R*

-

18

32

28

34

43

52

59

74

93

116

139

Глубина вмятины h1max

-

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

4,5

Диаметр отверстия в стержне d3

Номин.

1,6

2,0

2,5

3,2

4,0

5,0

6,3

8,0

Диаметр отверстия в головке d4

Номин.

2,0

2,5

3,2

4,0

5,0

Расстояние от опорной поверхности до оси отверстия в головке l2

Номин.

2,0

2,8

3,5

4,0

5,0

6,5

7,5

8,5

9,5

11,5

13,0

15,0



*R - для справок

Таблица 2

В миллиметрах

Длина болта l

Длина резьбы l0 и расстояние от опорной поверхности головки до оси отверстия в стержне l1 (пред. откл. ±JT14) при номинальном диаметре резьбы d

Номин.

6

8

10

12

16

20

l1

l0

l1

l0

l1

l0

l1

l0

l1

l0

l1

l0

8

-

X

-

X

-

-

-

-

-

-

-

-

10

-

X

-

X

-

X

-

-

-

-

-

-

12

-

X

-

X

-

X

-

-

-

-

-

-

16

12

X

12

X

-

X

-

-

-

-

-

-

20

16

X

16

X

16

X

-

-

-

-

-

-

25

21

18

21

X

21

X

20

X

-

-

-

-

30

26

18

26

22

26

X

25

X

24

X

-

-

35

31

18

31

22

31

26

30

30

29

X

-

-

40

36

18

36

22

36

26

35

30

34

X

34

X

45

41

18

41

22

41

26

40

30

39

38

39

X

50

45

18

45

22

45

26

45

30

44

38

44

X

55

51

18

51

22

51

26

50

30

49

38

49

46

60

56

18

56

22

56

26

55

30

54

38

54

46

65

61

18

61

22

61

26

60

30

59

38

59

46

70

66

18

66

22

66

26

65

30

64

38

64

46

75

71

18

71

22

71

26

70

30

38

38

69

46

80

76

18

76

22

76

26

75

30

74

38

74

46

90

86

18

86

22

86

26

85

30

84

38

84

46

100

-

-

96

22

36

26

95

30

94

38

94

46

110

-

-

-

-

106

26

105

30

104

38

104

46

120

-

-

-

-

116

26

115

30

114

38

114

46

130

-

-

-

-

126

26

125

30

124

38

124

46

140

-

-

-

-

136

26

135

30

134

38

134

46

150

-

-

-

-

146

26

145

30

144

38

144

46

160

-

-

-

-

156

32

155

36

154

44

154

52

170

-

-

-

-

166

32

165

36

164

44

164

52

180

-

-

-

-

176

32

175

36

174

44

174

52

190

-

-

-

-

186

32

185

36

184

44

184

52

200

-

-

-

-

196

32

195

36

194

44

194

52

220

-

-

-

-

-

-

215

36

214

44

214

52

240

-

-

-

-

-

-

235

36

234

44

234

52

260

-

-

-

-

-

-

255

36

254

44

254

52

280

-

-

-

-

-

-

-

-

274

44

274

52

300

-

-

-

-

-

-

-

-

294

44

294

52



Продолжение таблицы 2

В миллиметрах

Длина болта l

Длина резьбы l0 и расстояние от опорной поверхности головки до оси отверстия в стержне l1 (пред. откл. ±JT14) при номинальном диаметре резьбы d

Номин.

24

27

30

36

42

48

l1

l0

l1

l0

l1

l0

l1

l0

l1

l0

l1

l0

8

-

-

-

-

-

-

-

-

-

-

-

-

10

-

-

-

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

-

-

-

-

-

-

-

16

-

-

-

-

-

-

-

-

-

-

-

-

20

-

-

-

-

-

-

-

-

-

-

-

-

25

-

-

-

-

-

-

-

-

-

-

-

-

30

-

-

-

-

-

-

-

-

-

-

-

-

35

-

-

-

-

-

-

-

-

-

-

-

-

40

-

-

-

-

-

-

-

-

-

-

-

-

45

-

-

-

-

-

-

-

-

-

-

-

-

50

43

X

-

-

-

-

-

-

-

-

-

-

55

48

X

-

-

-

-

-

-

-

-

-

-

60

53

X

-

-

-

-

-

-

-

-

-

-

65

58

54

-

-

-

-

-

-

-

-

-

-

70

63

54

-

-

-

-

-

-

-

-

-

-

75

68

54

-

-

-

-

-

-

-

-

-

-

80

73

54

-

-

-

-

-

-

-

-

-

-

90

83

54

82

60

81

66

-

-

-

-

-

-

100

93

54

92

60

91

66

90

78

-

-

-

-

110

103

54

102

60

101

66

100

78

-

-

-

-

120

113

1

112

60

111

66

110

78

-

-

-

-

130

123

1

122

60

121

66

120

78

118

90

-

-

140

133

54

132

60

131

66

130

78

128

90

-

-

150

143

54

142

60

141

66

140

78

138

90

138

102

160

153

60

152

66

151

72

150

84

148

96

148

108

170

163

60

162

66

161

72

160

84

158

96

158

108

180

173

60

172

66

171

72

170

84

168

96

168

108

190

183

60

182

66

181

72

180

84

178

96

178

108

200

193

60

192

66

191

72

190

84

188

96

188

108

220

213

60

212

66

211

72

210

84

208

96

208

108

240

233

60

232

66

231

72

230

84

228

96

228

108

260

253

60

252

66

251

72

250

84

248

96

248

108

280

273

60

272

66

271

72

270

84

268

96

268

108

300

293

60

292

66

291

72

290

84

288

96

288

108

Примечания

1 Болты, для которых величины l1 и l0 расположены над ломаной линией, допускается изготавливать с длиной резьбы до головки.

2 Знаком X отмечены болты с резьбой на всей длине стержня.



Примеры условных обозначений:

Болт исполнения 1, с диаметром резьбы d = 12 мм, с полем допуска резьбы 8g, с длиной l = 60 мм, из стали марки 35, без покрытия:

Болт М12-8g×60.35 ОСТ 26-2037-96.

То же исполнения 2, с покрытием 02 толщиной 9 мкм:

Болт 2 М12-8g×60.35.029 ОСТ 26-2037-96.

4 Резьба с крупным шагом по ГОСТ 24705, поле допуска 8g по ГОСТ 16093.

5 Допуски размеров, отклонений формы и расположения поверхностей, методы контроля - по ГОСТ 1759.1.

5а Допускается для болтов, изготовляемых ковкой, предельные отклонения для размера «под ключ» по h16.

(Введен дополнительно, Изм. № 1).

6 Технические требования - по ОСТ 26-2043.

7 Масса болтов приведена в справочных приложениях А и Б.

Приложение А
(справочное)

Масса болтов (исполнения 1), выполненных способом нарезки

Таблица А1

Размеры в миллиметрах

Длина болта l

Теоретическая масса болта, кг, при номинальном диаметре резьбы d

6

8

10

12

16

20

24

27

30

36

42

48

8

0,004

0,009

-

-

-

-

-

-

-

-

-

-

10

0,005

0,010

0,019

-

-

-

-

-

-

-

-

-

12

0,005

0,010

0,020

-

-

-

-

-

-

-

-

-

16

0,006

0,012

0,023

-

-

-

-

-

-

-

-

-

20

0,007

0,013

0,025

-

-

-

-

-

-

-

-

-

25

0,008

0,015

0,028

0,040

-

-

-

-

-

-

-

-

30

0,009

0,017

0,031

0,044

0,083

-

-

-

-

-

-

-

35

0,010

0,019

0,034

0,048

0,091

-

-

-

-

-

-

-

40

0,011

0,021

0,037

0,053

0,098

0,171

-

-

-

-

-

-

45

0,012

0,023

0,040

0,057

0,106

0,182

-

-

-

-

-

-

50

0,013

0,025

0,043

0,062

0,114

0,194

0,297

-

-

-

-

-

55

0,014

0,027

0,046

0,066

0,121

0,207

0,313

-

-

-

-

-

60

0,016

0,029

0,049

0,071

0,129

0,219

0,330

-

-

-

-

-

65

0,017

0,031

0,052

0,073

0,137

0,231

0,349

-

-

-

-

-

70

0,018

0,033

0,055

0,079

0,145

0,244

0,366

-

-

-

-

-

75

0,019

0,035

0,058

0,084

0,153

0,256

0,384

-

-

-

-

-

80

0,020

0,037

0,062

0,088

0,161

0,268

0,402

-

-

-

-

-

90

0,022

0,041

0,068

0,097

0,177

0,293

0,438

0,581

0,747

-

-

-

100

-

0,043

0,074

0,106

0,193

0,318

0,473

0,626

0,803

1,231

-

-

110

-

-

0,080

0,115

0,208

0,342

0,509

0,671

0,858

1,311

-

-

120

-

-

0,086

0,124

0,224

0,367

0,544

0,716

0,914

1,391

-

-

130

-

-

0,092

0,133

0,240

0,392

0,580

0,761

0,969

1,471

2,098

-

140

-

-

0,099

0,142

0,256

0,417

0,615

0,806

1,025

1,551

2,207

-

150

-

-

0,105

0,151

0,272

0,441

0,651

0,850

1,080

1,631

2,315

3,187

160

-

-

0,111

0,159

0,287

0,466

0,686

0,896

1,136

1,711

2,424

3,329

170

-

-

0,117

0,168

0,303

0,491

0,722

0,941

1,192

1,790

2,533

3,471

180

-

-

0,123

0,177

0,319

0,515

0,757

0,986

1,247

1,870

2,642

3,614

190

-

-

0,129

0,186

0,334

0,540

0,793

1,031

1,303

1,950

2,751

3,756

200

-

-

0,136

0,193

0,351

0,565

0,829

1,076

1,358

2,030

2,860

3,898

220

-

-

-

0,213

0,382

0,614

0,900

1,166

1,469

2,190

3,077

4,182

240

-

-

-

0,231

0,414

0,663

0,971

1,256

1,580

2,350

3,295

4,466

260

-

-

-

0,248

0,445

0,713

1,042

1,346

1,691

2,510

3,513

4,751

280

-

-

-

-

0,477

0,762

1,113

1,436

1,802

2,670

3,730

5,035

300

-

-

-

-

0,508

0,811

1,184

1,526

1,914

2,830

3,948

5,319

Примечание - Масса подсчитана из условия плотности материала 7,85 г/см3.



Приложение Б
(справочное)

Масса болтов (исполнения 1), выполненных способом накатки

Таблица Б1

Размеры в миллиметрах

Длина болта l

Теоретическая масса болта, кг, при номинальном диаметре резьбы d

6

8

10

12

16

20

24

27

30

36

42

48

8

0,004

0,008

0,017

-

-

-

-

-

-

-

-

-

10

0,005

0,009

0,018

-

-

-

-

-

-

-

-

-

12

0,005

0,010

0,019

-

-

-

-

-

-

-

-

-

16

0,006

0,011

0,020

-

-

-

-

-

-

-

-

-

20

0,006

0,012

0,022

-

-

-

-

-

-

-

-

-

25

0,006

0,014

0,024

0,035

-

-

-

-

-

-

-

-

30

0,008

0,015

0,026

0,039

0,075

-

-

-

-

-

-

-

35

0,009

0,017

0,028

0,042

0,082

-

-

-

-

-

-

-

40

0,010

0,018

0,030

0,045

0,088

0,151

-

-

-

-

-

-

45

0,011

0,020

0,032

0,048

0,094

0,160

-

-

-

-

-

-

50

0,011

0,021

0,034

0,051

0,100

0,168

0,268

-

-

-

-

-

55

0,012

0,023

0,036

0,054

0,106

0,177

0,282

-

-

-

-

-

60

0,013

0,024

0,038

0,057

0,112

0,186

0,295

-

-

-

-

-

70

0,015

0,027

0,042

0,063

0,124

0,204

0,323

-

-

-

-

-

75

0,016

0,029

0,044

0,066

0,130

0,213

0,336

-

-

-

-

-

80

0,017

0,030

0,046

0,070

0,136

0,222

0,350

-

-

-

-

-

90

0,018

0,033

0,053

0,076

0,148

0,240

0,377

0,551

0,726

-

-

-

100

-

0,036

0,054

0,082

0,160

0,258

0,404

0,587

0,771

1,027

-

-

110

-

-

0,058

0,088

0,172

0,276

0,431

0,623

0,813

1,090

-

-

120

-

-

0,062

0,094

0,184

0,294

0,458

0,658

0,860

1,154

-

-

130

-

-

0,066

0,100

0,196

0,312

0,485

0,694

0,905

1,217

1,904

-

140

-

-

0,070

0,106

0,208

0,329

0,513

0,729

0,950

1,281

1,993

-

150

-

-

0,074

0,113

0,220

0,347

0,540

0,765

0,995

1,344

2,082

3,263

160

-

-

0,078

0,119

0,233

0,365

0,568

0,800

1,040

1,407

2,171

3,383

170

-

-

0,082

0,126

0,245

0,383

0,595

0,836

1,085

1,470

2,261

3,502

180

-

-

0,086

0,132

0,257

0,401

0,622

0,871

1,130

1,533

2,350

3,621

190

-

-

0,090

0,138

0,270

0,419

0,650

0,907

1,175

1,600

2,440

3,741

200

-

-

0,094

0,144

0,282

0,436

0,677

0,942

1,220

1,660

2,529

3,860

220

-

-

-

0,157

0,306

0,472

0,731

1,013

1,310

1,786

2,707

4,099

240

-

-

-

0,169

0,330

0,508

0,786

1,084

1,400

1,913

2,885

4,339

260

-

-

-

0,181

0,354

0,544

0,840

1,155

1,490

2,039

3,063

4,577

280

-

-

-

-

0,378

0,580

0,894

1,226

1,580

2,166

3,241

4,816

300

-

-

-

-

0,402

0,616

0,949

1,297

1,671

2,292

3,419

5,055

Примечание - Масса подсчитана из условия плотности материала 7,85 г/см3.





СОДЕРЖАНИЕ

1 Область применения. 1

2 Нормативные ссылки. 1

3 Конструкция и размеры.. 2

Приложение А Масса болтов (исполнения 1), выполненных способом нарезки. 5

Приложение Б Масса болтов (исполнения 1), выполненных способом накатки. 6









whatsapp
