Фланцы

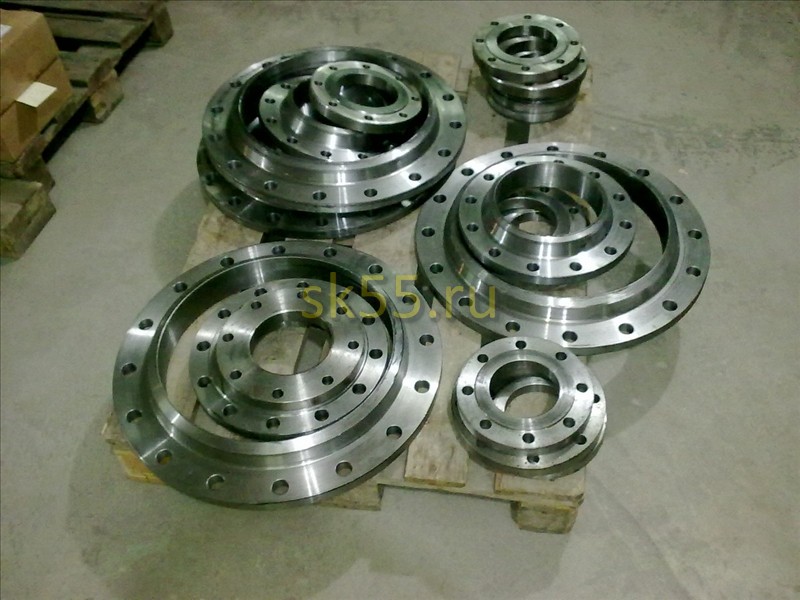

Фланцы - элементы трубы, фитинга, вала, корпусной детали и т. п. Фланцы в виде отдельных деталей чаще всего приваривают или привинчивают к концам соединяемых деталей. Форма уплотнительной поверхности фланца в трубопроводах зависит от давления среды, профиля и материала прокладки. Гладкие уплотнительные поверхности с прокладками из картона, резины и паронита применяются при давлениях до 4 МПа (40 бар), поверхности с выступом на одном фланце и впадиной на другом с асбометаллическими и паронитовыми прокладками — при давлениях до 20 МПа (200 бар), фланец с конической уплотнительной поверхностью — при давлениях выше 6,4 МПа (64 бар).

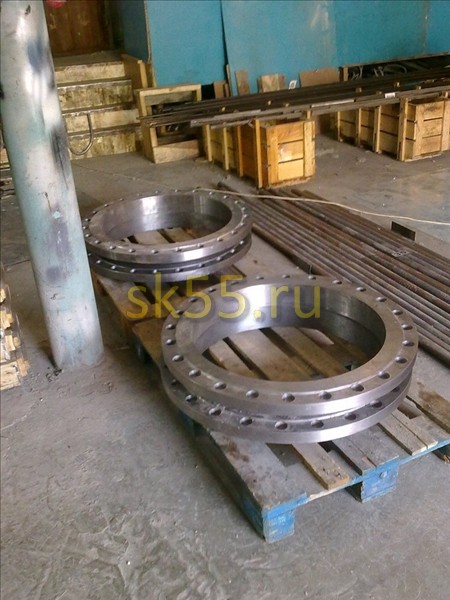

Производство плоских фланцев ГОСТ 12820-80. Стальные плоские приварные фланцы трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление Рy от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °С).
Производство воротниковых фланцев ГОСТ 12821-80. Стальные воротниковые приварные фланцы трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Py от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 град. С)
Фланцы стандартов ASME, ANSI, DIN, EN

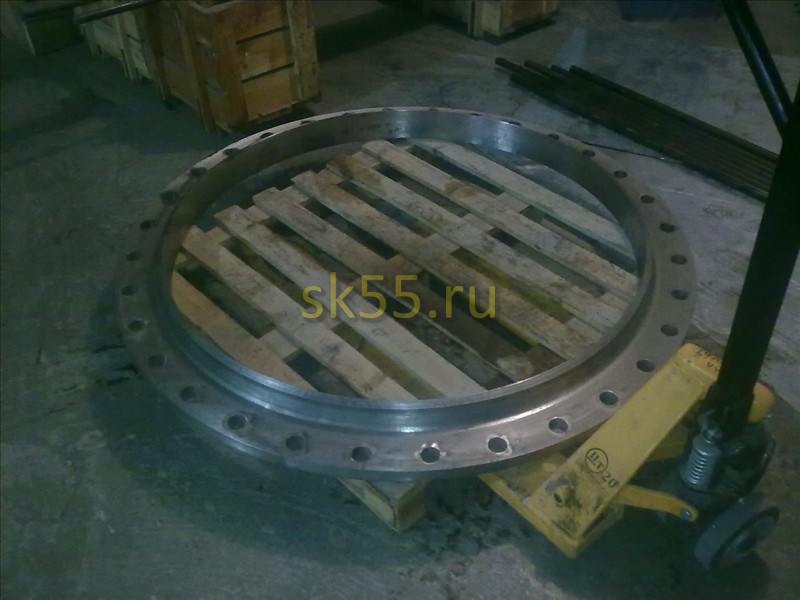

Фланцы для сосудов и аппаратов с внутренним диаметром от 400 до 4000 мм и наружным базовым размером (днища, трубы) от 426 до 720 мм с условным давлением от 0,6 до 6,3 МПа, при температуре рабочей среды от минус 70°С до плюс 540°С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.
Производство фланцев ГОСТ 28758.3-90 следующих исполнений:
1 - с впадиной;
2 - с выступом;
3 - с пазом;
4 - с шипом;
5 - с впадиной, облицованные листом из коррозионно-стойкой стали;
6 - с выступом, облицованные листом из коррозионно-стойкой стали;
7 - с пазом, облицованные листом из коррозионно-стойкой стали;
8 - с шипом, облицованные листом из коррозионно-стойкой стали;
9 - с впадиной, наплавленные коррозионно-стойкой сталью;
10 - с выступом, наплавленные коррозионно-стойкой сталью;
11 - с пазом, наплавленные коррозионно-стойкой сталью;
12 - с шипом, наплавленные коррозионно-стойкой сталью.
Фланцы изготавливаются в соответствии с требованиями ГОСТ 33259-2015, ГОСТ 12816-80, ГОСТ 12815-80, ГОСТ 12817-80 - ГОСТ 12822-80, по рабочим чертежам.
Фланцы арматуры изготавливаются с уплотнительными поверхностями исполнений 1, 3, 5, 6, 7, 9 по ГОСТ 12815-80.
Фланцы, болты, шпильки, гайки изготавливаются из материалов согласно ГОСТ 12816-80. Крепежные детали (болты, шпильки, гайки) для соединения фланцев из аустенитной стали должны изготовляться из стали того же класса, что и фланцы.
Фланцы предназначены для применения в соединениях с эластичными, металлическими зубчатыми, линзовыми, спирально-навитыми, асбометаллическими прокладками и прокладками овального сечения. Чугунные фланцы применяют только с эластичными прокладками.
Материалы, основные параметры и размеры плоских эластичных прокладок по ГОСТ 15180-86.
Производство фланцев регламентировано по ГОСТ 33259-2015
Применяемые стали для производства фланцев:
Фланцы из стали 20
Фланцы из стали 10Х17Н13М2Т, 10Х17Н13М3Т, 06ХН28МДТ
Фланцы нержавеющие из стали 08Х18Н10Т, 12Х18Н10Т
